Creare Sezioni Trasversali Personalizzate e Report di Costi con Allplan

In questo articolo esploreremo come utilizzare il componente parametric line di Python in Allplan per creare sezioni trasversali personalizzate e generare report di costi efficienti. Impareremo a gestire le proprietà, a trasferire attributi e a configurare i report in modo ottimale.

Introduzione al Componente Parametrico

Il componente parametrico in Allplan è uno strumento fondamentale per la creazione di sezioni trasversali personalizzate. Utilizzando il Python Part, gli utenti possono definire e gestire attributi specifici per i propri progetti, semplificando notevolmente il processo di progettazione. Questo approccio consente di avere maggiore flessibilità e precisione nella definizione delle geometrie e delle proprietà degli oggetti.

Attraverso il componente parametrico, è possibile integrare vari standard e specifiche, garantendo che ogni progetto rispetti le normative locali e le aspettative del cliente. Questo non solo migliora l’efficienza del lavoro, ma riduce anche il rischio di errori durante la fase di progettazione.

Vantaggi del Componente Parametrico

• Personalizzazione: Permette di creare sezioni trasversali su misura in base alle esigenze specifiche del progetto.
• Efficienza: Riduce il tempo necessario per la progettazione grazie alla gestione centralizzata degli attributi.
• Compatibilità: Supporta vari standard e normative, facilitando l’integrazione di specifiche locali.
• Facilità d’uso: Interfaccia intuitiva che consente anche ai meno esperti di utilizzare le funzionalità avanzate.

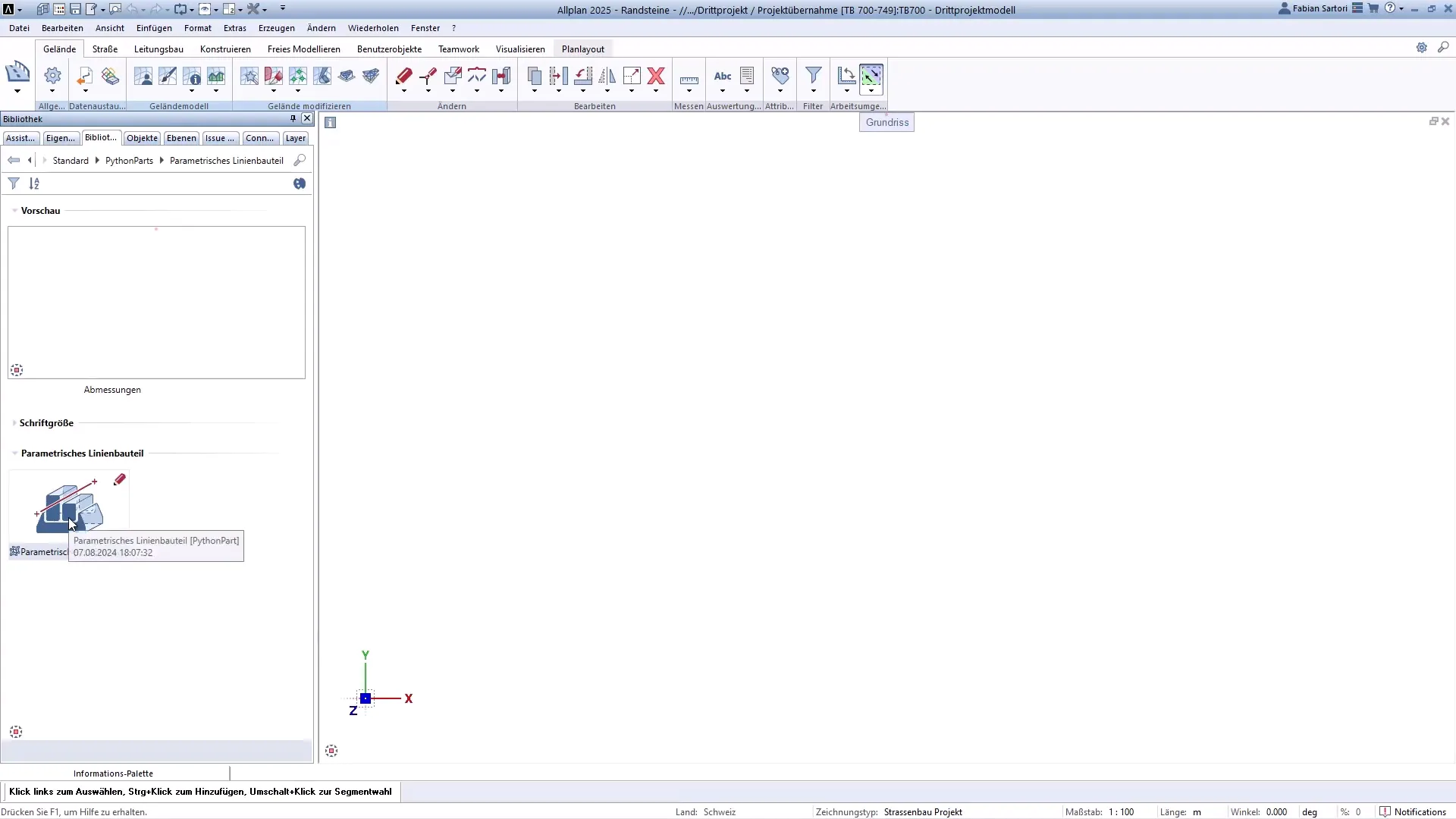

Ricerca del Python Part

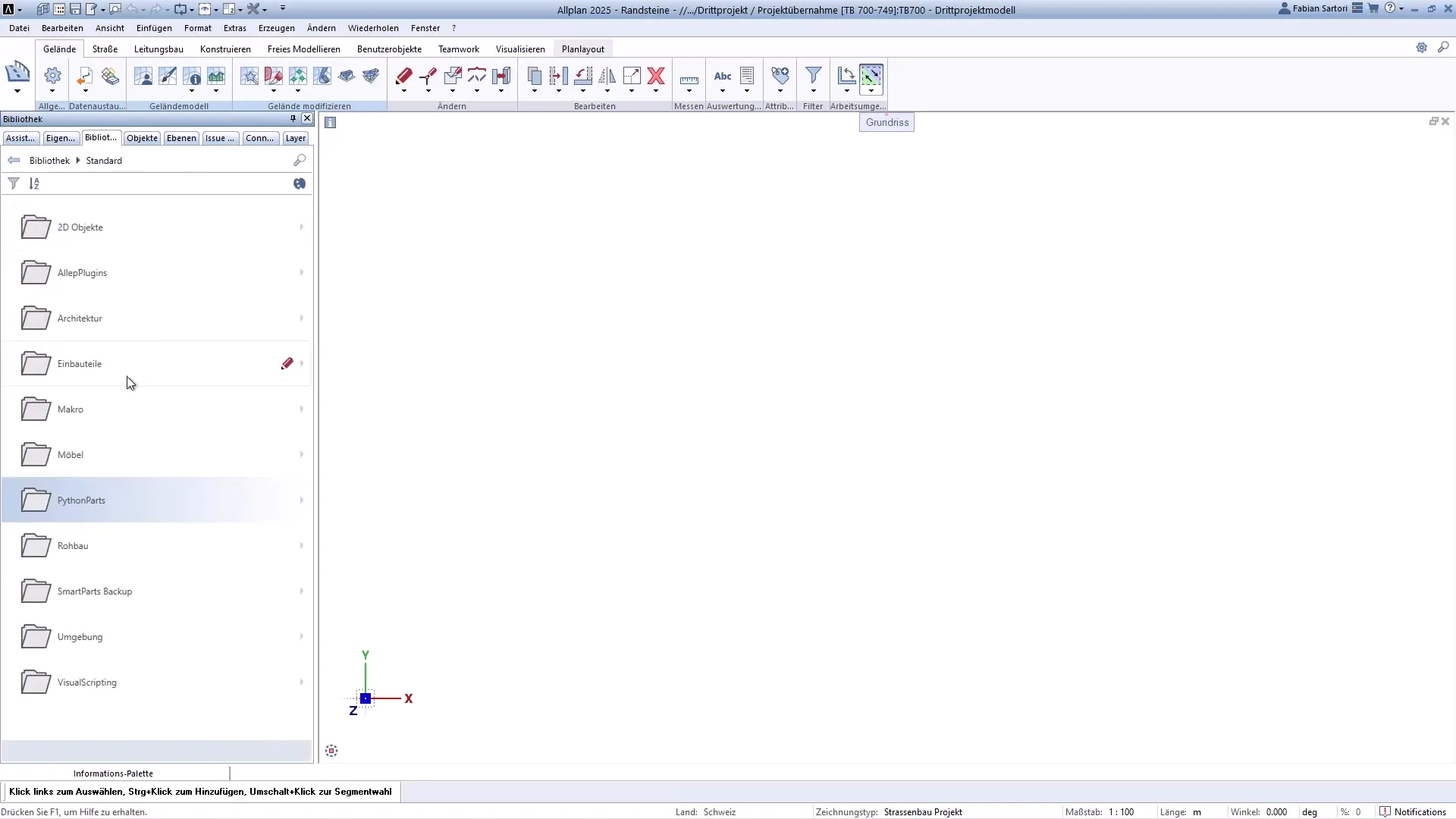

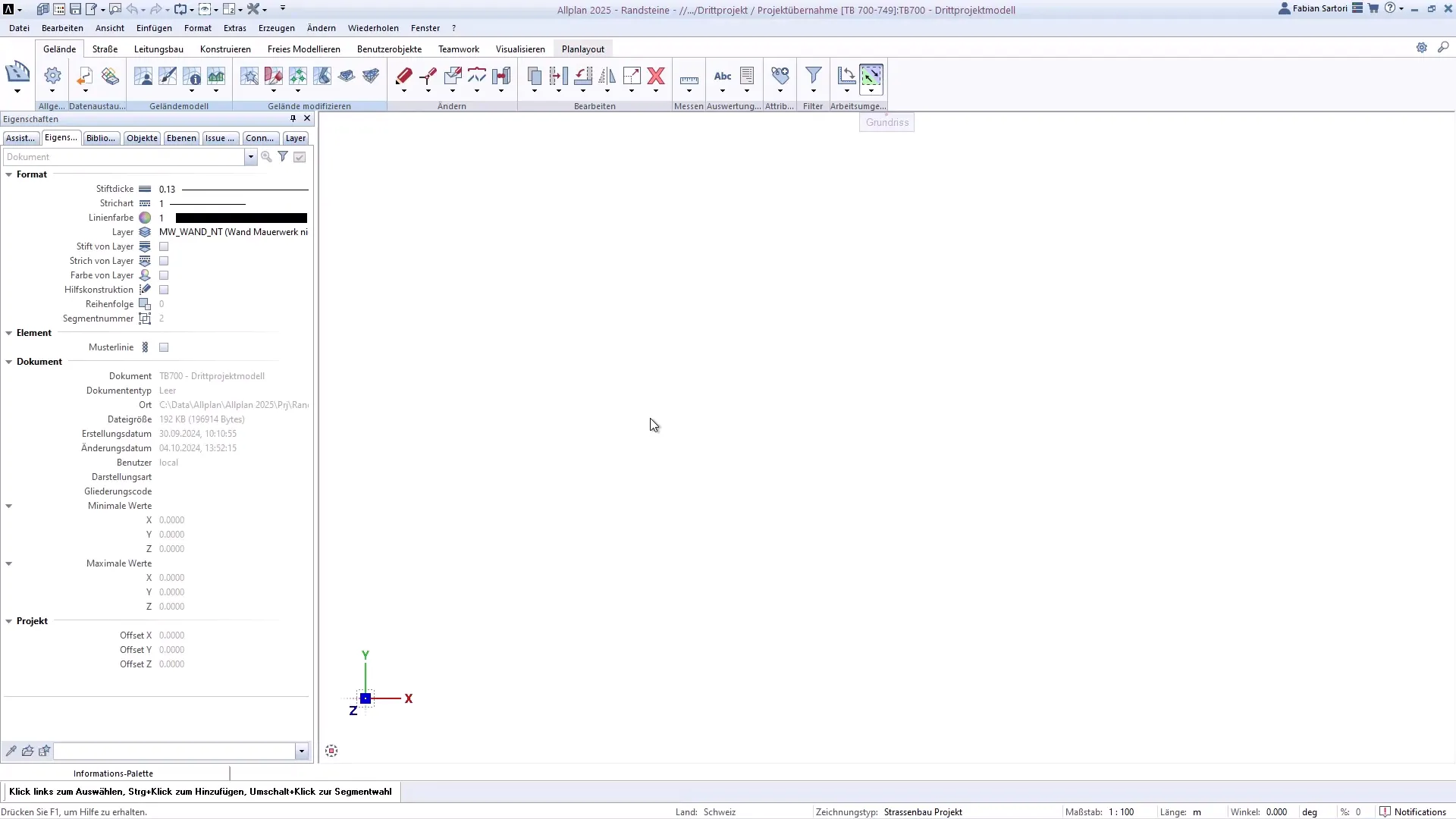

Per iniziare a utilizzare il componente parametrico, è fondamentale localizzare il Python Part all’interno della libreria di Allplan. Questo componente è disponibile sotto la categoria “Standard Python Parts” e, successivamente, nella sotto categoria “Parametric Line Component”. Una volta trovato, gli utenti possono iniziare a utilizzarlo per gestire le sezioni trasversali e i relativi attributi.

Passaggi per la Ricerca

1. Apertura della libreria di Allplan.
2. Navigazione nella sezione “Standard Python Parts”.
3. Selezione del “Parametric Line Component”.
4. Inizio della configurazione delle sezioni trasversali personalizzate.

Gestione degli Attributi nella Libreria

Una volta localizzato il Python Part, il passo successivo è gestire gli attributi associati. Allplan offre una libreria predefinita con diverse sezioni trasversali e attributi già assegnati, come l’ente IFC e il produttore. Tuttavia, a seconda delle specifiche del progetto, può essere necessario aggiungere ulteriori attributi o modificare quelli esistenti.

Creazione e Modifica degli Attributi

Per gestire efficacemente gli attributi, è consigliabile utilizzare un modello di riferimento che contenga già le informazioni necessarie. Nella versione 2025, è possibile utilizzare il pannello informativo per visualizzare e modificare gli attributi selezionati. È importante assicurarsi che l’attributo di calcolo della lunghezza sia presente, specialmente se si prevede di generare report dettagliati.

• Selezionare il modello di riferimento: Scegliere un modello esistente che contenga gli attributi desiderati.
• Modificare gli attributi: Utilizzare il pannello informativo per apportare le necessarie modifiche.
• Verificare la presenza dell’attributo di calcolo della lunghezza: Assicurarsi che sia attivo per i report.

Utilizzo di Template per Nuove Creazioni

L’uso di template è una pratica altamente raccomandata quando si creano nuove sezioni trasversali. I template consentono di standardizzare il processo di creazione, riducendo il rischio di errori e aumentando l’efficienza. In Allplan, è possibile importare template dalla libreria e personalizzarli secondo le necessità del progetto.

Vantaggi dei Template

• Standardizzazione: Garantisce che tutte le sezioni trasversali seguano un formato uniforme.
• Risparmio di tempo: Riduce il tempo di configurazione iniziale per nuove creazioni.
• Facilità di modifica: Permette modifiche rapide e semplici agli attributi e alle geometrie.

Importazione di Nuovi Cordoli

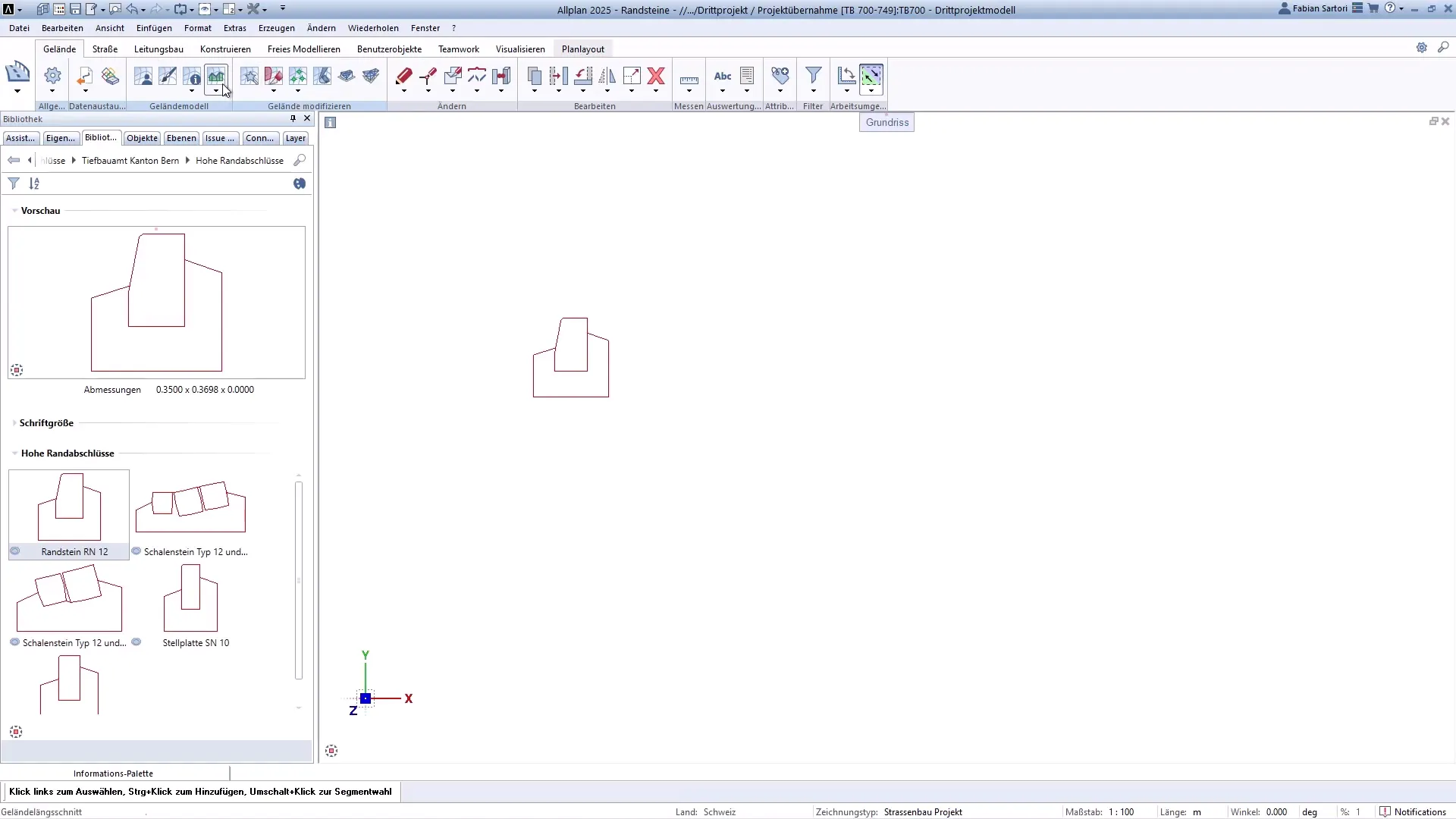

Infine, l’importazione di nuovi curb (cordoli) è un passo cruciale per garantire che il progetto soddisfi le specifiche richieste. Allplan offre strumenti per importare facilmente nuove geometrie e attributi, permettendo agli utenti di ampliare la loro libreria di elementi personalizzati.

Processo di Importazione

1. Selezionare l’elemento da importare dalla libreria.
2. Definire il punto di inizio e l’offset per l’inserimento.
3. Verificare che tutti gli attributi necessari siano presenti e corretti.
4. Confermare l’importazione e visualizzare il nuovo curb nel progetto.

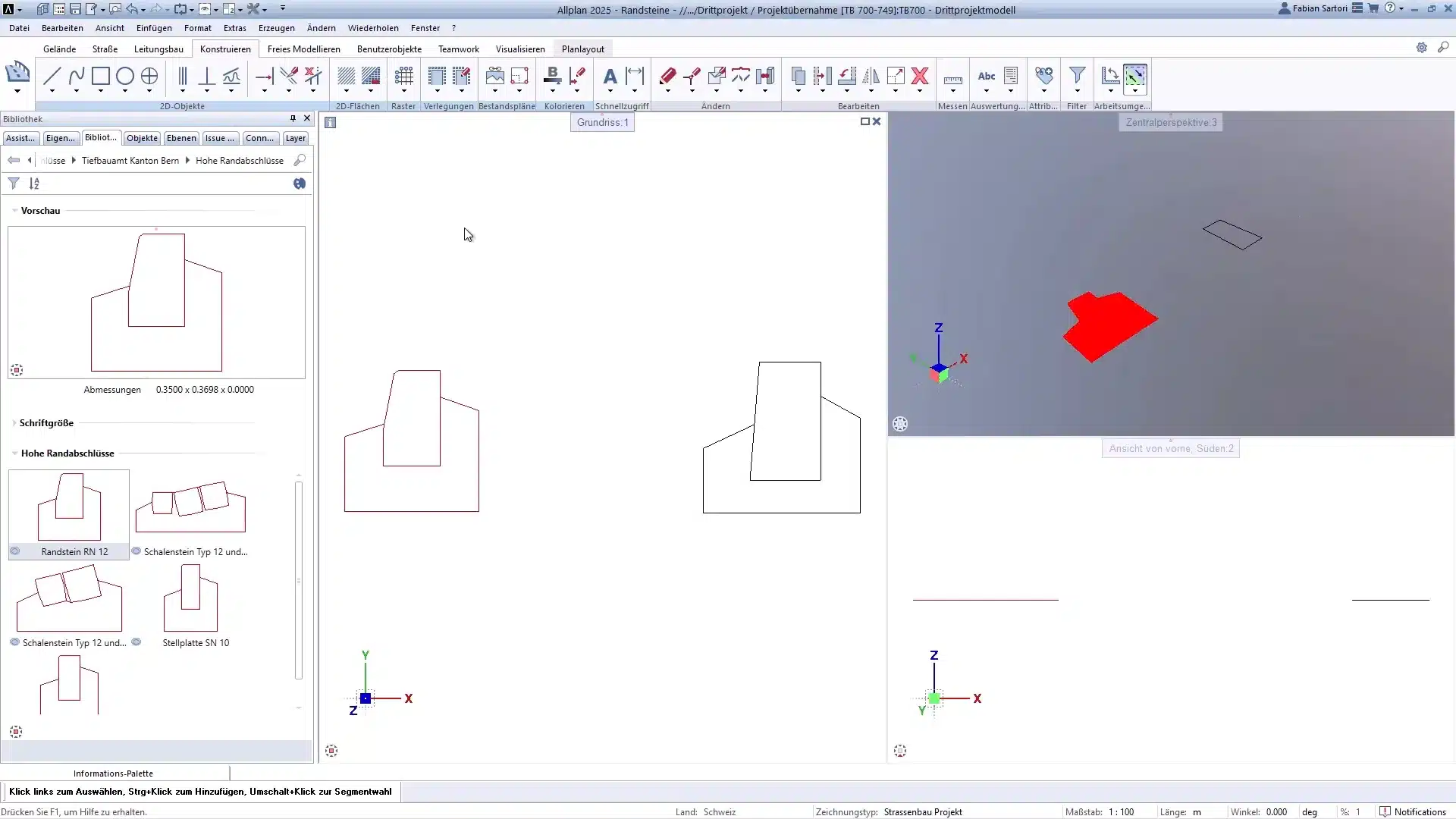

Creazione di Superfici 3D

La creazione di superfici 3D è un passo fondamentale nella progettazione in Allplan. Utilizzando il componente parametrico, gli utenti possono convertire le linee 2D in superfici 3D, permettendo una rappresentazione più realistica e dettagliata del progetto. Questo processo non solo migliora la visualizzazione ma facilita anche l’analisi delle interazioni tra gli elementi del progetto.

Passaggi per la Creazione di Superfici 3D

1. Selezionare le linee: Iniziare selezionando le linee che si desidera convertire in superfici.
2. Convertire in 3D: Utilizzare l’opzione di modifica per cambiare le linee in linee poligonali 3D.
3. Creare la superficie: Applicare il comando per generare la superficie 3D a partire dalle linee poligonali esistenti.
4. Verificare il risultato: Controllare la superficie creata in vista 3D per assicurarsi che sia conforme alle aspettative.

Modifica delle Proprietà e Attributi

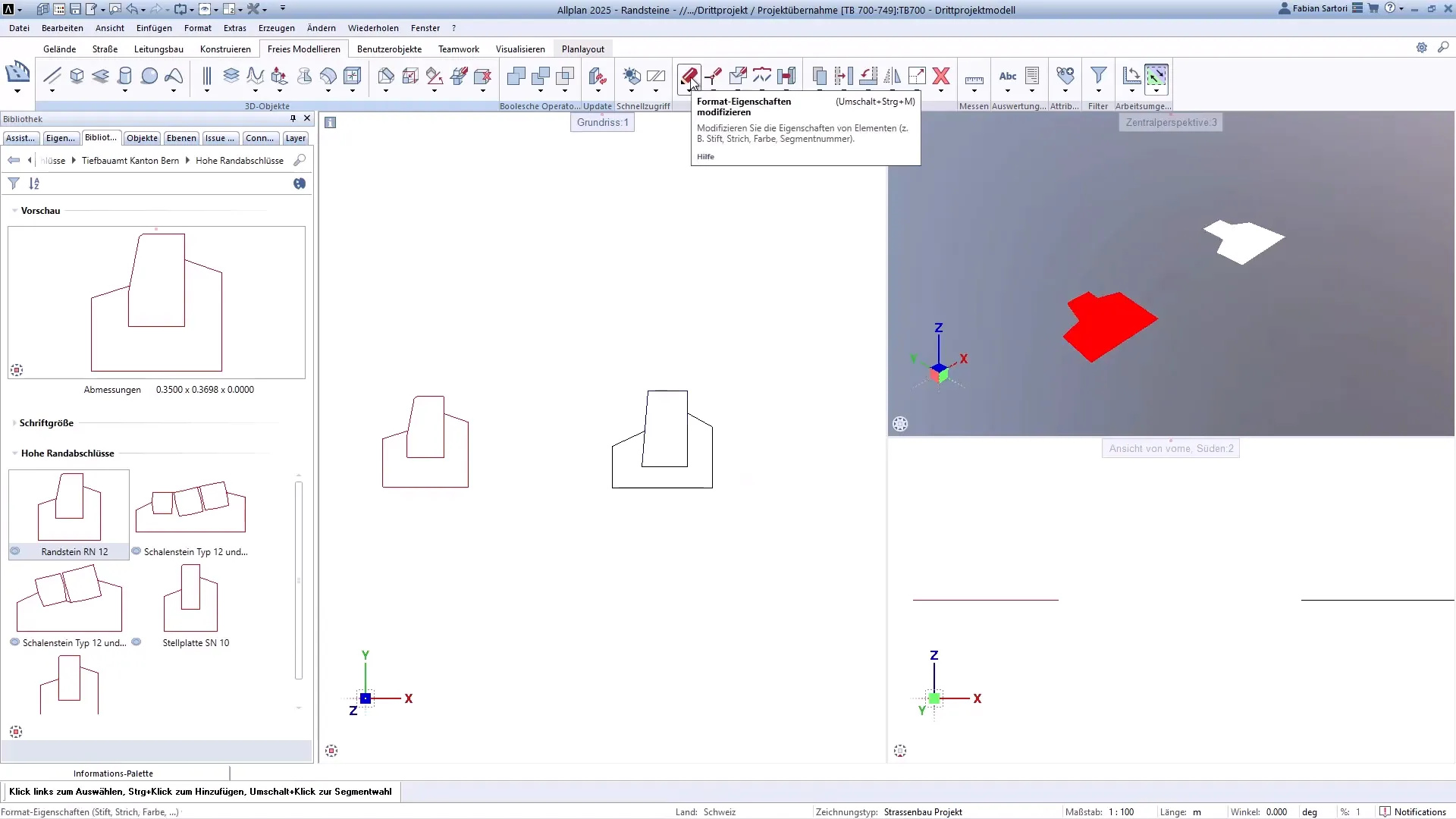

Una volta create le superfici 3D, il passo successivo è la modifica delle proprietà e degli attributi. Allplan consente di personalizzare vari aspetti degli oggetti, inclusi materiali, dimensioni e attributi specifici. Questa flessibilità è cruciale per garantire che il progetto rispetti le normative e le aspettative del cliente.

Come Modificare le Proprietà

• Selezionare l’oggetto: Cliccare sull’oggetto di cui si desidera modificare le proprietà.
• Utilizzare il pannello delle proprietà: Aprire il pannello delle proprietà per visualizzare le informazioni correnti.
• Apportare modifiche: Aggiornare i campi desiderati, come il tipo di materiale o la dimensione.
• Salvare le modifiche: Confermare le modifiche per applicarle all’oggetto.

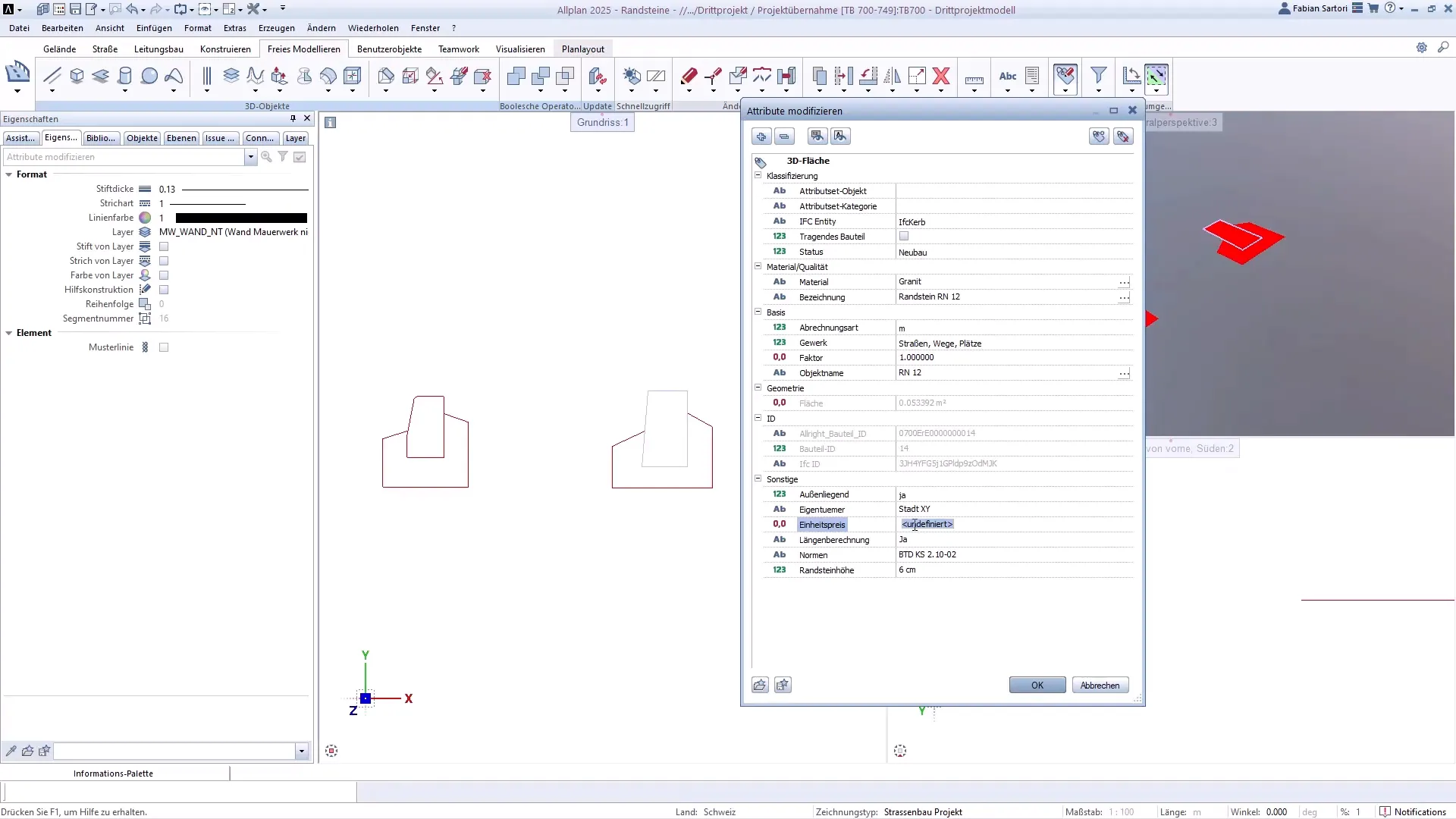

Calcolo della Lunghezza e Report

Un aspetto cruciale nella gestione dei progetti in Allplan è il calcolo della lunghezza e la generazione di report dettagliati. Questo processo permette di avere una visione chiara dei materiali necessari e dei costi associati. La precisione nel calcolo è fondamentale per evitare sorprese durante la fase di costruzione.

Passaggi per il Calcolo della Lunghezza

1. Attivare l’attributo di calcolo: Assicurarsi che l’attributo di calcolo della lunghezza sia attivato per gli oggetti.
2. Generare il report: Utilizzare la funzione di report per ottenere un documento dettagliato sulle lunghezze calcolate.
3. Verificare i risultati: Controllare il report per eventuali discrepanze e apportare le necessarie correzioni.

Preparazione per l’Aggiunta alla Libreria

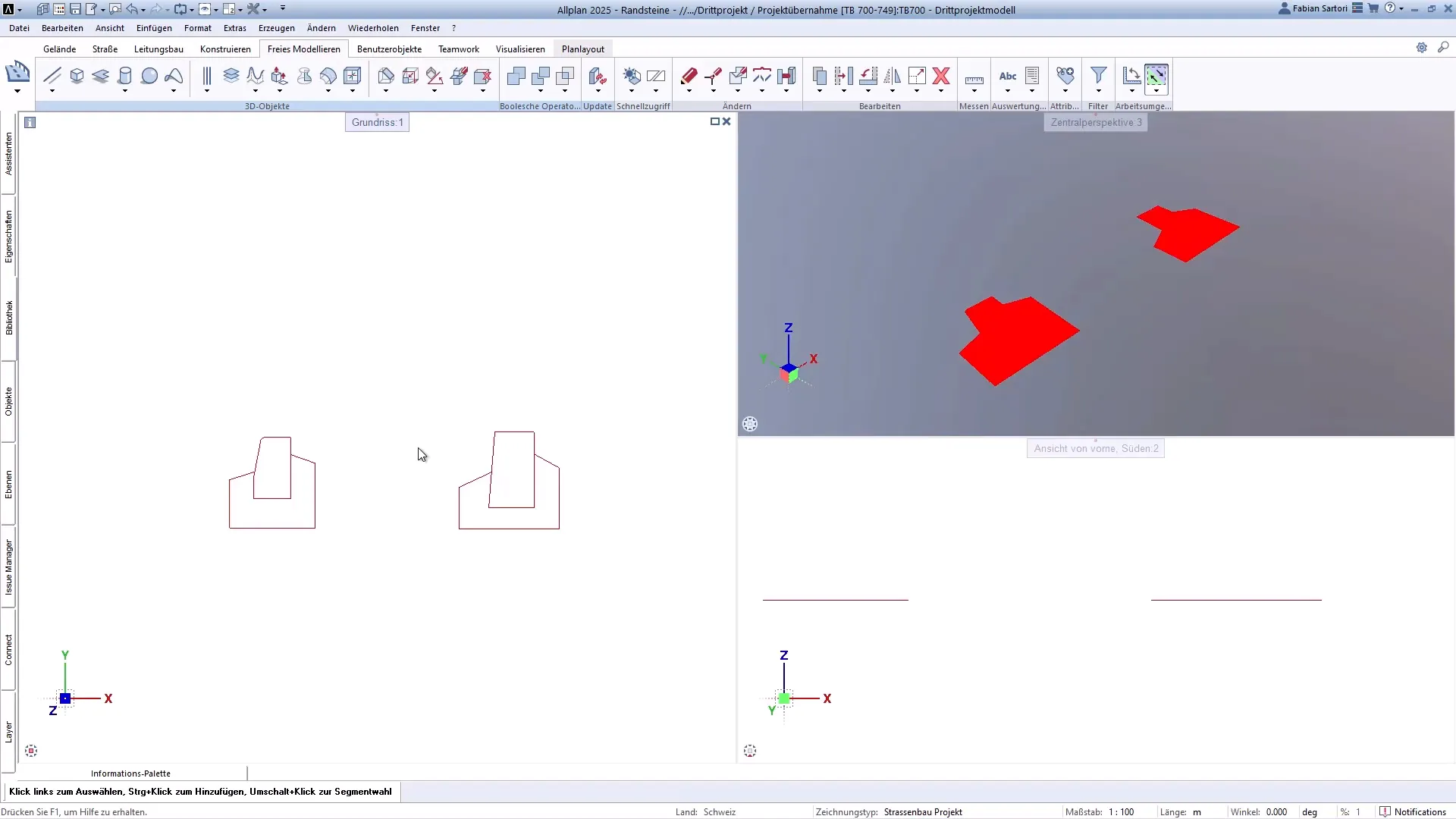

Preparare gli oggetti per l’aggiunta alla libreria è un passaggio essenziale per garantire che siano facilmente riutilizzabili in progetti futuri. Allplan offre un sistema intuitivo per gestire e organizzare gli oggetti nella libreria, facilitando l’accesso e l’implementazione nei progetti successivi.

Passaggi per l’Aggiunta alla Libreria

1. Selezionare l’oggetto: Scegliere l’oggetto che si desidera aggiungere alla libreria.
2. Definire la categoria: Assegnare l’oggetto a una categoria appropriata nella libreria.
3. Confermare l’aggiunta: Cliccare su “Aggiungi” per salvare l’oggetto nella libreria.

Inserimento di Elementi nel Progetto

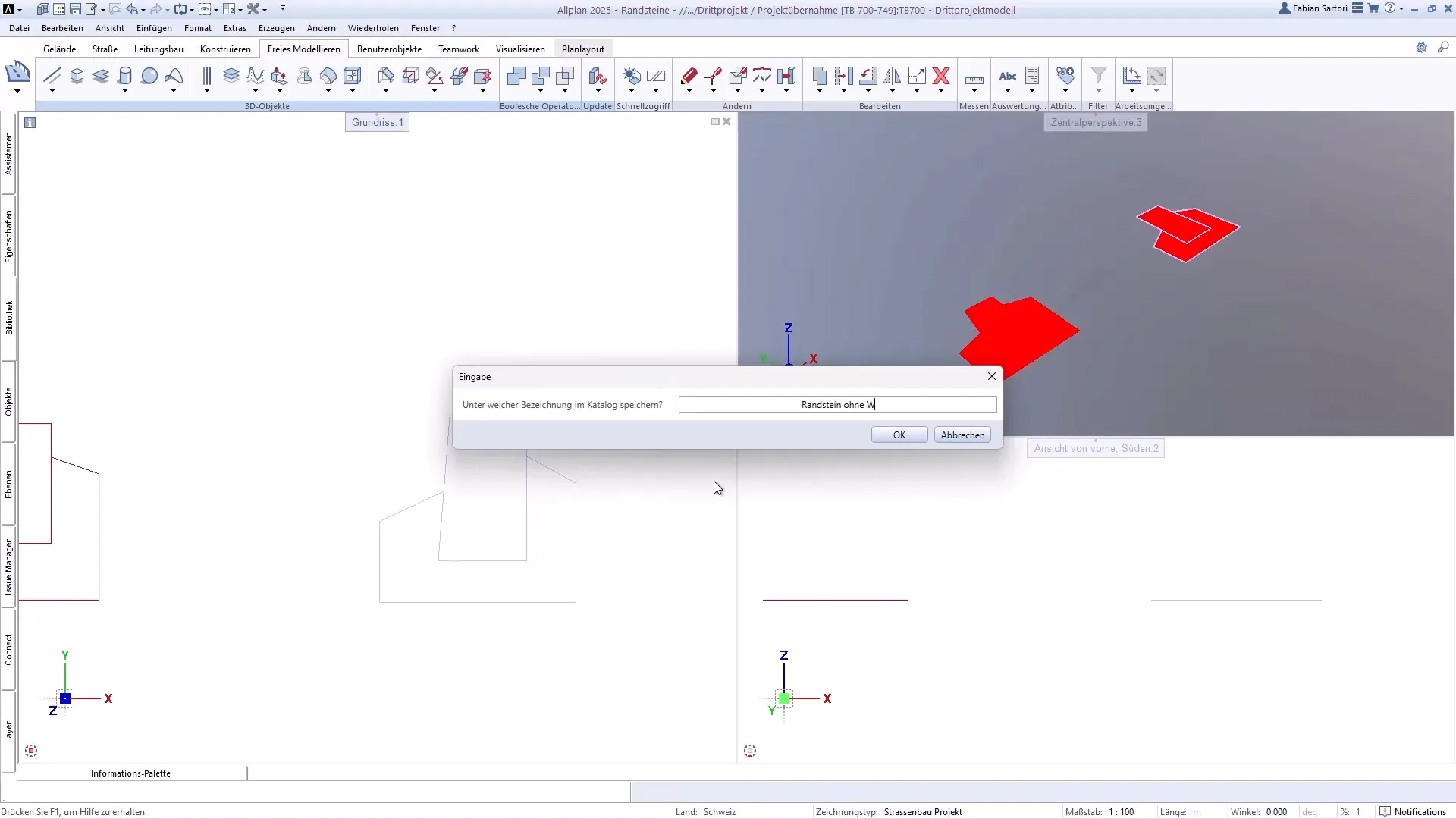

Dopo aver preparato gli oggetti e gestito le proprietà, il passo finale è l’inserimento di questi elementi nel progetto. Questo processo richiede attenzione per garantire che ogni elemento sia posizionato correttamente e che le relazioni tra gli oggetti siano mantenute.

Processo di Inserimento

1. Selezionare l’elemento dalla libreria: Aprire la libreria e scegliere l’elemento da inserire.
2. Definire il punto di inserimento: Cliccare nel punto del progetto dove si desidera posizionare l’elemento.
3. Verificare la posizione: Controllare che l’elemento sia posizionato correttamente prima di confermare l’inserimento.

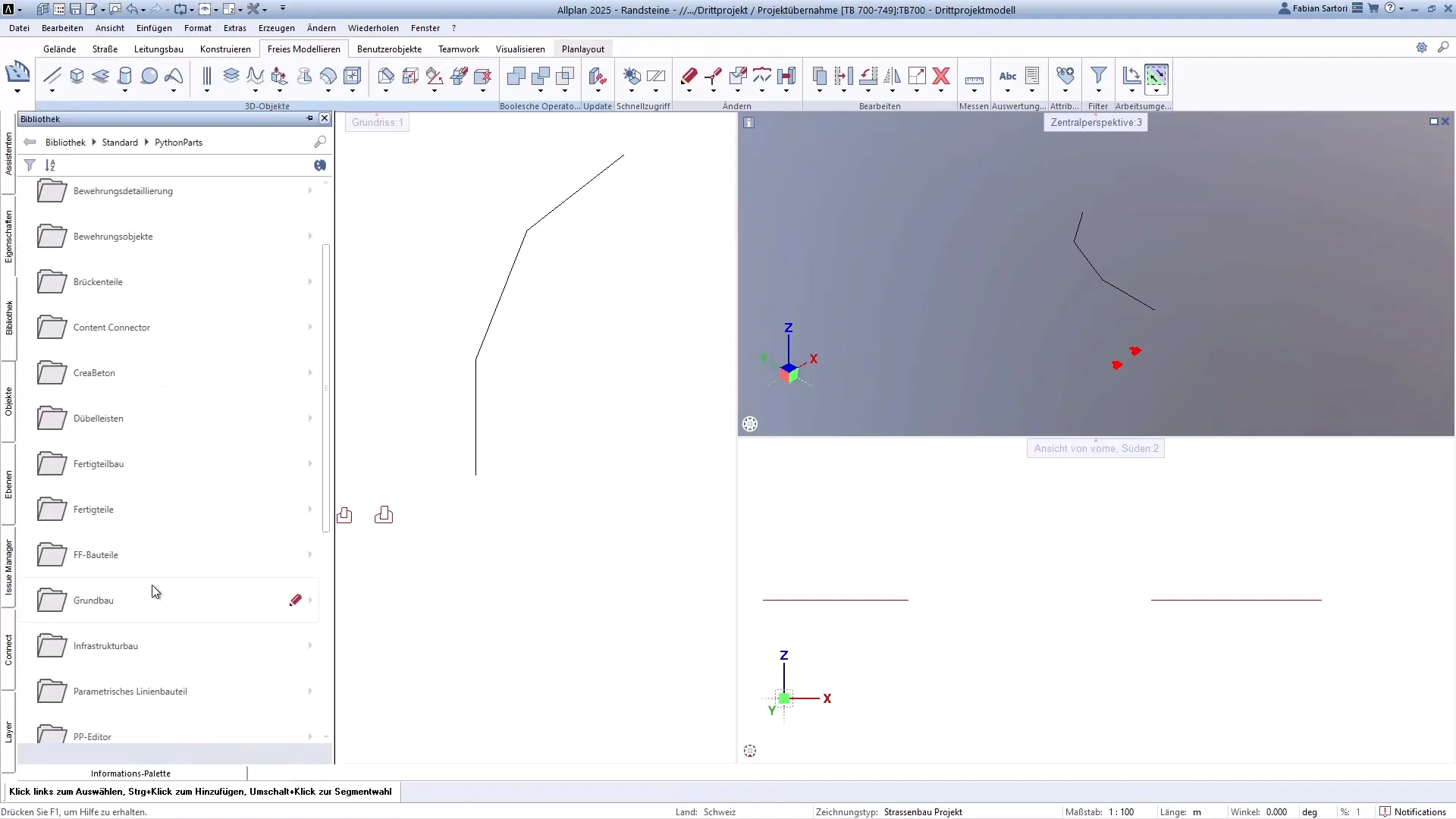

Configurazione del Profilo

La configurazione del profilo è un passaggio cruciale per garantire che le sezioni trasversali siano create in modo accurato e conforme alle specifiche del progetto. In Allplan, è possibile personalizzare il profilo in base alle esigenze specifiche, utilizzando i template e le impostazioni disponibili.

Passaggi per la Configurazione del Profilo

1. Selezionare il profilo: Aprire la libreria e scegliere il profilo desiderato.
2. Modificare le impostazioni: Utilizzare il pannello delle proprietà per personalizzare le dimensioni e altre caratteristiche del profilo.
3. Salvare le modifiche: Confermare le modifiche per applicarle al profilo selezionato.

Importanza della Corretta Configurazione

Una corretta configurazione del profilo permette di evitare errori nella fase di progettazione e facilita la generazione di report accurati. Inoltre, garantisce che le sezioni trasversali siano conformi alle normative locali e alle aspettative del cliente, migliorando così la qualità complessiva del progetto.

Verifica e Report Finale

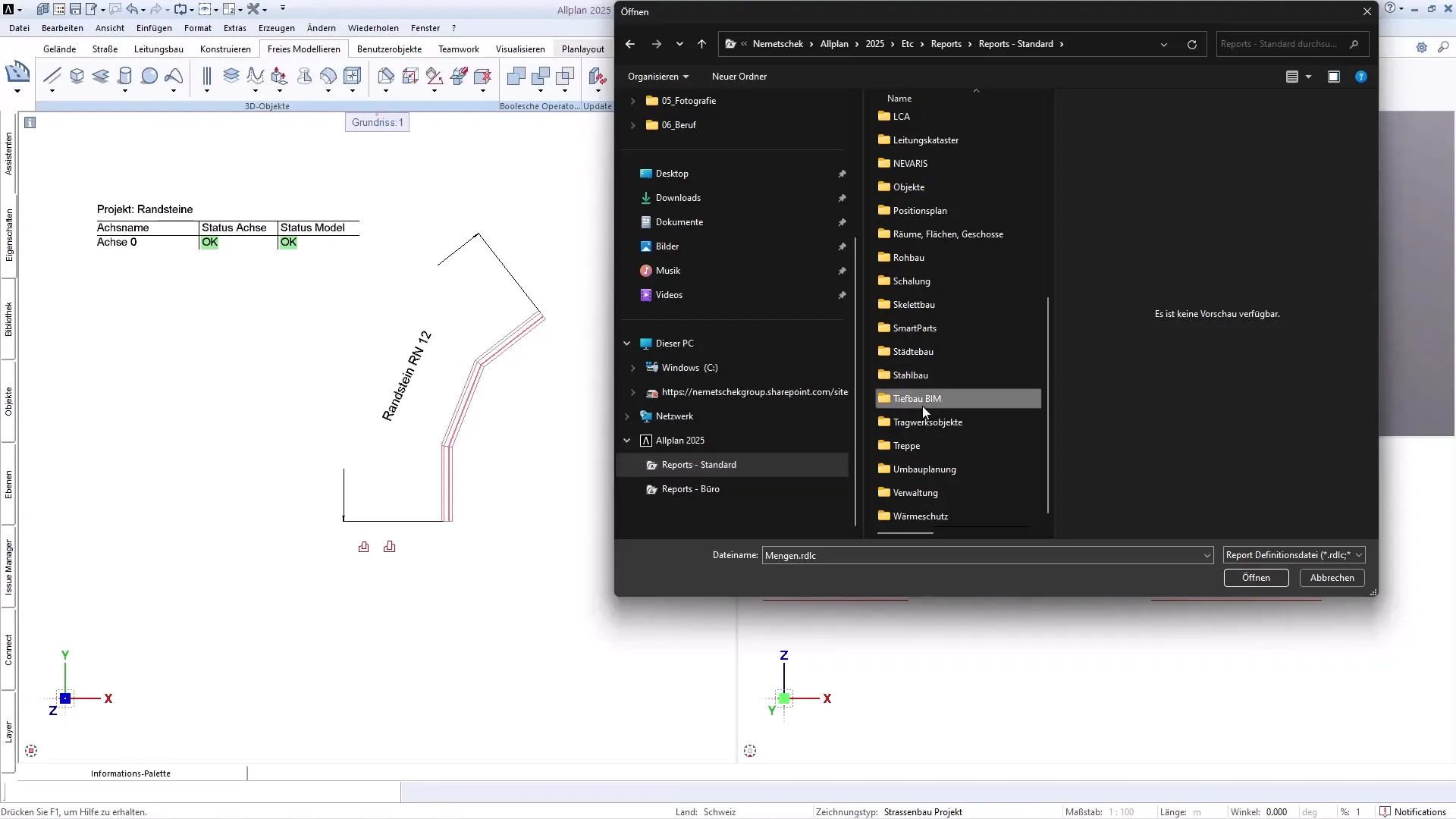

La fase di verifica e generazione del report finale è essenziale per assicurarsi che tutte le informazioni siano corrette e complete. Allplan offre strumenti integrati per facilitare questa operazione, permettendo di generare report dettagliati che possono essere utilizzati per la valutazione dei costi e la pianificazione del progetto.

Passaggi per la Verifica

1. Controllare i dati: Esaminare attentamente tutti i dati inseriti, inclusi gli attributi e le proprietà degli oggetti.
2. Generare il report: Utilizzare la funzione di report per creare un documento che riepiloga tutte le informazioni necessarie.
3. Analizzare i risultati: Verificare i risultati del report per identificare eventuali discrepanze o aree da migliorare.

Tipi di Report Disponibili

• Report di Costi: Fornisce una panoramica dettagliata dei costi associati ai materiali e alle lavorazioni.
• Report di Lunghezza: Riporta le lunghezze calcolate per ogni elemento, utile per la pianificazione delle risorse.
• Report di Attributi: Elenca tutti gli attributi associati agli oggetti, facilitando la gestione delle informazioni.

Conclusione

In conclusione, la creazione di sezioni trasversali personalizzate e la generazione di report di costi in Allplan è un processo che richiede attenzione ai dettagli e una buona gestione delle informazioni. Utilizzando il componente parametrico e seguendo i passaggi descritti in questo articolo, è possibile ottenere risultati di alta qualità, riducendo al contempo il rischio di errori.
